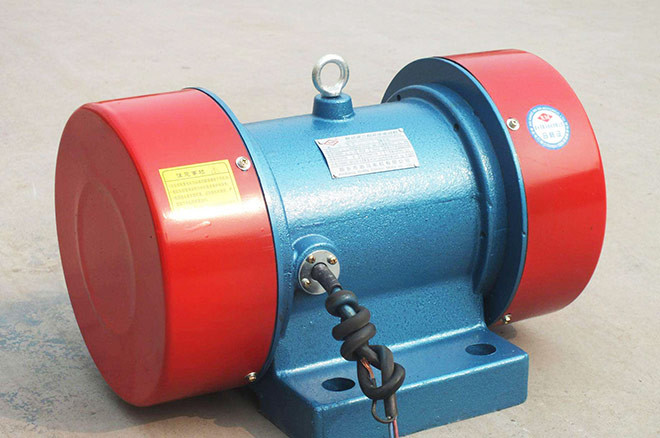

موتور ویبره

چگونه کار می کند

شافت خروجی هر انتهای موتور ویبره دارای یک بلوک غیر عادی و یک بلوک غیر قابل تنظیم است.تنظیم زاویه بین بلوک غیر قابل تنظیم و بلوک خارج از مرکز ثابت می تواند بزرگی نیروی هیجان انگیز را تغییر دهد.زاویه بین بلوک خارج از مرکز قابل تنظیم و بلوک خارج از مرکز ثابت در هنگام تحویل 0 درجه است و نیروی هیجان انگیز در این زمان نیروی هیجان انگیز امتیاز موتور لرزش F است.
توجه ویژه ای داشته باشید ، هنگام تنظیم نیروی هیجان انگیز ، بلوک غیر قابل تنظیم را بر روی شافت خروجی در هر دو انتهای موتور لرزش تنظیم کنید و در همان جهت قرار بگیرید.
تنظیم مراحل نیرو هیجان انگیز:
1. پوشش محافظ را بردارید.
2. بلوک خارج از مرکز را شل کنید و پیچ را محکم کنید.
3. هر دو طرف بلوک خارج از مرکز باید در یک راستا چرخانده شوند تا خط تراز در شافت با مقدار نیروی تحریک بر روی بلوک خارج از مرکز به مقدار نیروی تحریک مورد نیاز تراز شود و بررسی کنید که آیا دو انتهای آن دارای زاویه یکسان هستند؟ .



قدرت و قدرت لرزش به درستی جور می شوند ، نیروی ارتعاش بزرگ است ، وزن بدن سبک است ، حجم آن اندک است ، نویز مکانیکی کم است.

از آنجا که موتور لرزش به جای رزونانس یک ارتعاش از نوع مقاومت قوی است ، از دامنه پایدار برخوردار است.

دامنه فرکانس ارتعاش بزرگ است.فرکانس لرزش محرک الکترومغناطیسی ثابت است ، به طور کلی برابر با سرعت مرحله قدرت است و فرکانس لرزش موتور ویبره را می توان با تنظیم سرعت چرخش در یک طیف گسترده ای تنظیم کرد ، فرکانس لرزش و دامنه را می توان مطابق با دلخواه انتخاب کرد. مسیرهای دقیق مختلف

هنگامی که تأثیر نوسان منبع تغذیه اندک است ، برانگیخته الکترومغناطیسی به دلیل تغییر ولتاژ باعث ایجاد تغییر زیاد در نیروی تحریک می شود ، اما در موتور ویبره این تغییر بسیار اندک است.

چند دستگاه ترکیبی ، می تواند همزمان سازی خود را برای تکمیل نیازهای مختلف فرایند به دست آورد.

جهت حرکت نیروی هیجان انگیز با توجه به روش نصب موتور ویبره قابل تغییر است.

نیرو و دامنه تحریک فقط با تنظیم زاویه بلوک غیرمستقیم قابل تنظیم است.

نگهداری ساده است.از آنجایی که فنر مانند نوع الکترومغناطیسی مورد استفاده قرار نمی گیرد ، کار تعمیر و نگهداری مانند تنظیم ترخیص کالا از گمرک و تنظیم وزن از بین می رود و فقط یاطاقان ها به طور مرتب تعمیر می شوند.

مشخصات کامل برای پاسخگویی به نیازهای انواع ماشین آلات لرزش.

تایپ کنید	سرعت (دور در دقیقه)	MCF (ن)	قدرت (کیلو وات)	AMP فعلی	وزن (کیلوگرم)		ابعاد (میلی متر)
						FG	آ	ب	ج	د	ه	ف	Fg	ح	ج	ک	م	ن	ترسیم
XV 0.7-2	2870	700	0.15	۰.۳۸	12	آ	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	۰.۳۸	14	آ	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16	آ	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0.40	1.01	27	آ	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	آ	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	آ	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	آ	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	ب	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	ب	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14	آ	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	آ	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0.25	0.65	36	آ	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	آ	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0.55	1.50	52	آ	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70	آ	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	آ	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	ب	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	ب	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	ب	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	ب	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	ب	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	ساعت 8	19.40	480	ب	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	ج	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	ج	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	آ	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0.40	1.23	53	آ	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	آ	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74	آ	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	آ	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	ب	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	ب	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	ب	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	ب	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	ب	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	ب	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	ب	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	ج	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	ج	460	118	480	940	490	560	38	260	520	35	120	560	M36
