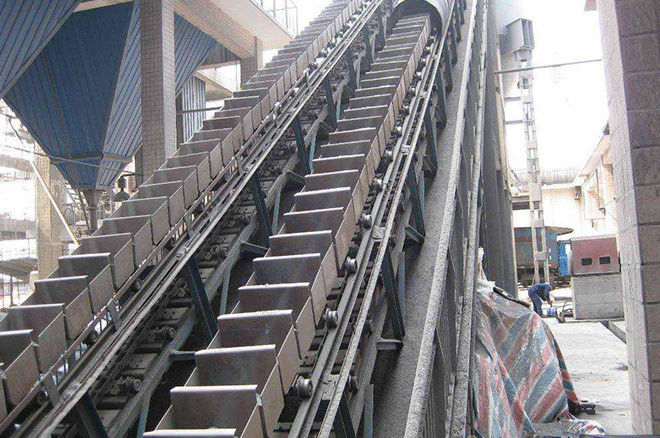

نوار نقاله پان

چگونه کار می کند

نوار نقاله پانل ، فرورفتگی به طور مداوم به صورت سری در زنجیره بی پایان ثابت می شود ، زنجیر تحت کشش نوار نقاله قرار می گیرد ، و از دهانه به عنوان حامل انتقال مواد استفاده می شود تا یک نوار نقاله زنجیره ای از طریق زنجیره تشکیل شود.تسمه نقاله چرخ دنده چرخ و چرخ تغییر مسیر دم را دور می زند و چرخ دنده را برای هدایت زنجیر مش می کند و نوار نقاله را می کشد تا به طور مداوم در امتداد مسیر ثابت در امتداد غلتک پایین دهانه گردش کند.مواد در نقطه گیرنده بارگیری می شوند و در طول کمربند گرفته می شوند تا از آن برای تحقق فاصله حمل و نقل مواد خارج شود.
این دستگاه شامل دستگاه رانندگی ، دستگاه تنش زا ، زنجیره کشش ، تابه ، دیسک درایو و واژگون ، قاب و غیره می باشد.

• 1. سازگاری
  نوار نقاله پان برای حمل و نقل مواد عمده و مواد دانه ای بدون مواد چسبناک مناسب است.به خصوص برای حمل و نقل مواد با بلوک های بزرگ و لبه های تیز و گوشه های گرم ، گرم (مانند کلینکر سیمانی و غیره) مناسب است.خنک سازی می تواند همزمان در فرآیند انجام شود. مواد با دمای بالاتر (600 ~ ° 700 درجه).همچنین می تواند با شرایط خواستار تری ، از جمله سنگ های سنگین ، سنگ معدن تیز و مواد شیمیایی مضر سازگار شود.
  2. طرح خط انتقال انعطاف پذیر است.
  در مقایسه با نوار نقاله تسمه ای ، نوار نقاله پان را می توان در زاویه های بزرگتر تمایل و شعاع خم کوچکتر حمل کرد ، بنابراین انعطاف پذیری بیشتری در محل قرارگیری فراهم می کند.شیب نوار نقاله دال می تواند به 30 تا 35 درجه برسد و شعاع خمش به طور کلی حدود 5-8 متر است.
  3. ظرفیت انتقال بزرگ
  به طور خاص ، نوار نقاله تابه (که معمولاً به آن نوار نقاله توری موجدار دو زنجیره ای گفته می شود) دارای ظرفیت انتقال بیش از 1000 تن در ساعت است.
  4. زنجیره کشش می تواند مجهز به لوازم جانبی سازه های مختلف باشد تا نیازهای مختلف انتقال مواد مختلف را برآورده کند و فرآیندهای مختلف مداوم را تحقق بخشد.
  5- فرایندهای مختلفی از قبیل مرتب سازی ، خشک کردن ، سرمایش یا مونتاژ می توانند در طی فرآیند انتقال انجام شوند.
  6. استحکام بالا ، راندمان بالا ، کار قابل اعتماد ، حمل و نقل مسافت طولانی ، طول تحویل فعلی تا 1000 متر.

دستورالعمل های انتخاب

مواد مورد پردازش: ______ درجه حرارت مواد: ______
تراکم فله: ______ t / m3 ظرفیت انتقال: ______ تن در ساعت
دمای محیط کار: ______ supply منبع تغذیه کار: ______V ______HZ
حداکثراندازه گرانول مواد تغذیه ای: ______ میلی متر حداکثر.درصد گرانول در کل مواد: ______٪
فاصله مرکزی بین زنجیر سر و دم: ______ متر
نوار نقاله شیب دار است یا خیر: ______ (بله یا خیر) اگر تمایل داشته باشد ، درجه تمایل ______ درجه چیست؟
تجهیزات بالادستی (Ps. این بدان معناست که از چه نوع تجهیزات برای تغذیه مواد استفاده می شود): ______
تجهیزات پایین دست (Ps. این بدان معناست که از چه نوع تجهیزات برای تخلیه مواد استفاده می شود): ______
آیا به تجهیزات پشتیبانی احتیاج دارید؟ ______ (بله یا خیر) تعداد: ______
