• شکل نمودار ساختاری را برای نوار نقاله تسمه ای پشتیبانی شده از نوع مخلوط نشان می دهد.کمربند لاستیکی (1) به دور قرقره درایو (2) و قرقره خم (3) حرکت می کند ، در نتیجه مواد از قیف تغذیه (5) به سیلو منتقل می شود.مجموعه ای از جعبه های بسته مخصوص هوای بسته و طولانی که دارای عملکرد خوب آب بندی هستند در طول جهت طولی نوار نقاله ، که معمولاً به عنوان اتاق های هوا شناخته می شوند.قسمت بالایی اتاق های هوا (7) به شکل شیار دیسک شکل می گیرد (شعاع قوس R ، زاویه شیار آن θ است) که به آن می توان از طریق صفحه (6) نام برد.کمربند لاستیکی توسط "بالشتک هوا" بر روی شیار پشتیبانی می شود و توسط قرقره محرک (2) هدایت می شود ، عملکرد مداوم ، شاخه بار خالی هنوز توسط غلتک پایین تر تخت پشتیبانی می شود ، که به آن نوار نقاله تسمه ای با پشتیبانی از نوع مخلوط گفته می شود.
  از فن فشار متوسط ​​(8) برای دمیدن هوا به درون جعبه هوا از طریق ورودی هوا استفاده می شود ، هوا به صورت طولی در امتداد جعبه هوا جریان می یابد و جعبه هوا را پر می کند تا فشار خاصی ایجاد کند.و از طریق ردیف اوراقهای موجود در صفحه (6) که به درون شیار بین شکافها پر می شود تا یک کمربند لاستیکی و مواد ثابت از "بالشتک هوا" تشکیل شود و از سختی کوسن هوا فشار مربوطه را برای انطباق با تغییر بار داشته باشد ، تغییر اصطکاک غلتک جامد نوار نقاله تسمه غلتکی اصلی ، مقاومت اصطکاکی را به طور قابل توجهی کاهش می دهد.در همان زمان ، بر ضعف عملکرد موج نوار نقاله تسمه غلتکی غلبه می کند ، عملکرد پایدار و قابل اعتماد است ، اثر صرفه جویی در انرژی نیز قابل توجه است ، بنابراین ایمنی و قابلیت اطمینان بسیار بهبود می یابد.

نوار نقاله کمربند هوای پشتیبانی شده نوار نقاله جهانی است ، می تواند به طور گسترده ای در ذغال سنگ ، متالورژی ، برق ، بندر ، صنایع شیمیایی ، مکانیکی ، مصالح ساختمانی و غیره مورد استفاده قرار گیرد به خصوص در انتقال دانه مورد استفاده قرار می گیرد.این می تواند الزامات این صنایع را برای تولید زیاد تامین کند.
نوار نقاله کمربند پشتیبانی شده توسط شرکت ما ارائه شده است در بسیاری از زمینه های صنعت اعم از صنعت سبک و صنعت حمل و نقل مورد استفاده گسترده قرار گرفته است.حداکثر فاصله انتقال دستگاههای واحد به بیش از 1 کیلومتر رسیده است.سرعت 6 متر در ثانیه یا بیشتر.نقاله های کمربند با پشتیبانی هوا در فرایند انتقال مواد بازار عظیمی را در داخل و خارج از کشور اشغال کرده اند.



مزایای استفاده از ASBC در مقابل نقاله های معمولی
این ماده برای انتقال محصولات خشک روان در انواع صنایع به ویژه در کاربردهایی که مهار گرد و غبار بسیار مهم است طراحی شده است.حمل و نقل صاف آن و جریان هوا ثابت به معنای ماندن مواد روی تسمه نقاله است و گرد و غبار عملا از بین می رود.
1. قدرت کم ، مصرف کم انرژی ، اصطکاک بین تسمه نقاله و نوار نقاله را کاهش می دهد ، قدرت موتور را کاهش می دهد
2. تحت همان شرایط ، قدرت نوار نقاله هوا پشتیبانی می شود همان قدرت عملکرد است ، بدون افزایش قدرت اضافی.
3. در مقایسه با سایر نوار نقاله های کمربند ، مقدار کمی بی سیم نوار نقاله ، هزینه های نگهداری کم ، عمر طولانی کمربند.
4. مقاومت اصطکاک کمربند ، 10--20 of از مصرف انرژی رانندگی را کاهش دهید
5- حمل و نقل محصور می تواند از پرواز گرد و غبار جلوگیری کند و از نظر محیط زیست سازگار باشد.
6. بهره وری بالا
نوار نقاله تسمه ای با پشتیبانی از هوا می تواند بهترین قسمت بارگیری مواد را تشکیل دهد.در مقایسه با نوار نقاله های کمربند غلتکی ، می توان آن را با مواد 5٪ 15 بارگیری کرد ، که برای کار با سرعت بالا مناسب است (سرعت کمربند دستگاه غلتکی عمومی 1.25 rn / s است ، و نوار نقاله کمربند پشتیبانی هوا به طور کلی 1.6n ∥ s ~ 2.0 hu / s) ، می تواند ظرفیت حمل و نقل را بدون افزایش پهنای باند بهبود بخشد.
7. کمربند لاستیکی سبک اختیاری و عمر مفید بیشتر
نوار نقاله کمربند هوای پشتیبانی شده دارای مقاومت کم و کششی کم است.از کمربند لاستیکی سبک می توان استفاده کرد.به راحتی کار می کند ، خالی نمی شود ، نوار کمی می پوشد ، پدیده پارگی به ندرت اتفاق می افتد و عمر مفید نوار بیش از دو برابر است.
8. می توان برای چیدمان بزرگ استفاده کرد
نوار نقاله تسمه پشتیبانی هوا دارای پشتیبانی مستمر گاز است ، مواد به راحتی کار می کنند ، زاویه شیب آن کمتر از زاویه اصطکاک ایستایی مواد و تسمه نقاله است.زاویه شیب واقعی نوار نقاله تسمه پشتیبانی هوا می تواند 18 درجه از دستگاه غلتک باشد.تا 23 درجه افزایش یابد.همچنین می تواند با خیال راحت در سمت چپ و راست اجرا شود.

1. نوار نقاله تسمه ای با پشتیبانی از هوا مشکلات نوار نقاله تسمه ای با پشتیبانی هوا را برطرف می کند.دارای ویژگی های حفاظت از محیط زیست ، صرفه جویی در مصرف انرژی ، شروع بار سنگین ، صرفه جویی در هزینه ، بهره برداری پایدار و عمر طولانی است.
2. این مورد نیاز ظرفیت حمل و نقل بزرگ در بنادر ، معادن ، نیروی الکتریکی ، ذغال سنگ و سایر صنایع را برآورده می کند ، همچنین باعث گسترش کاربرد گسترده نوار نقاله های کمربند هوا می شود.
3. نوار نقاله پشتیبانی کمربند هوایی جایگزین روش طراحی زاویه یک شیار با طراحی زاویه شیار ثانویه است.ساختار اتاق های هوا علمی تر و منطقی تر است ، بر پدیده لبه مالش نوار غلبه می کند ، اثر عملکرد 20 improved بهبود می یابد ، مصرف گاز 15 saved صرفه جویی می شود.
4- نوار نقاله کمربند پشتیبانی شده هوای جدید اتاقهای هوای جوش تک قطعه نسل اول را با جعبه هوای ترکیبی جایگزین می کند.ساختار رمان است ، ظاهر زیبا است.استحکام ، پیچ خوردگی و مقاومت خمشی جعبه هوا تا حد زیادی بهبود یافته است ، دستگاه تقسیم باد اضافه می شود.دستگاه نه تنها می تواند باد و انحراف را به طور منطقی تقسیم کند ، بلکه از دست دادن مقاومت جریان هوا در طول مسیر را تا حد زیادی کاهش می دهد ، اثر صرفه جویی در انرژی در سطح پیشرو داخلی است.

چرا صنایع بیشتر نوار نقاله کمربند هوا را انتخاب می کنند؟
1. سرعت توسعه تجهیزات فنی برای تدارکات ، اکنون به یک نوار نقاله کمربند با ظرفیت بالا برای رسیدگی به نقاله نیاز دارد.
2. در زمان های جدید ، همه اقشار زندگی از الزامات بالاتر و بیشتری برای حفاظت از محیط زیست برخوردار هستند و نوار نقاله های کمربند با پشتیبانی هوا انتخاب مناسبی است.
3. با پیشرفت زمان ، پیشرفت تکنولوژی ، دامنه کاربرد نوار نقاله تسمه ای با پشتیبانی هوا به طور حتم گسترده تر و گسترده تر می شود ، و حتی برخی نوار نقاله های تسمه غلتکی را جایگزین می کند.

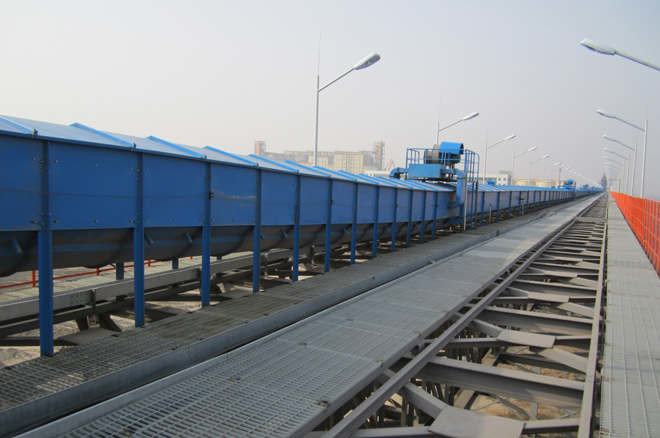

موارد پروژه نوار نقاله تسمه ای با پشتیبانی هوا
